一、ZW自吸式无堵塞排污泵概述:
ZW型自吸式无堵塞排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。ZW自吸排污泵集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,即可象 一般自吸清水泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固本和长纤维杂质液体,可广泛 适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等 化工介质*理想的杂质泵.ZW自吸排污泵与国内同类产品相比,具有结构简单、自吸性能好、排污能力强、高效节能,使用维修方便等特点,在排污泵系列产品中属**。各项技术性能指标居国内**,达到国际**,具有广阔的应用市场和发展前景.

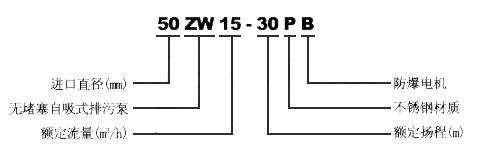

二、ZW自吸式无堵塞排污泵型号意义:
三、ZW自吸式无堵塞排污泵使用范围:
1环境温度≤45℃,介质温度≤60℃。
2.介质PH值铸铁泵为6~9,不锈钢泵为2~13。
3.通过颗粒**直径为泵口径的60%,纤维长度为口径的5倍。
4.介质比重不超过1240千克/立方米
5.自吸高度不能超过规定值4.5-5.5米,吸入管长度为10米。
四、ZW自吸式无堵塞排污泵性能参数:
型号 | 转速 | 电机功率 | 流量 | 扬程 | 效率 |
25ZW8-15 | 2900 | 1.5 | 8 | 15 | 55 |
32ZW10-20 | 2900 | 2.2 | 10 | 20 | 55 |
40ZW15-30 | 2900 | 3 | 15 | 30 | 60 |
50ZW10-20 | 2900 | 2.2 | 10 | 20 | 58 |
50ZW15-30 | 2900 | 3 | 15 | 30 | 60 |
65ZW30-18 | 1450 | 4 | 30 | 18 | 60 |
65ZW20-30 | 2900 | 5.5 | 20 | 30 | 60 |
65ZW25-40 | 2900 | 7.5 | 25 | 40 | 55 |
80ZW40-16 | 1450 | 4 | 40 | 16 | 62 |
80ZW80-35 | 2900 | 15 | 80 | 35 | 62 |
80ZW50-60 | 2900 | 22 | 50 | 60 | 55 |
100ZW100-15 | 1450 | 7.5 | 100 | 15 | 65 |
100ZW80-20 | 1450 | 7.5 | 80 | 20 | 65 |
100ZW100-30 | 2900 | 22 | 100 | 30 | 60 |
100ZW80-60 | 2900 | 37 | 80 | 60 | 58 |
100ZW80-80 | 2900 | 45 | 80 | 60 | 55 |
125ZW180-14 | 1450 | 15 | 180 | 14 | 60 |
150ZW200-15 | 1450 | 15 | 200 | 15 | 63 |
150ZW400-20 | 2900 | 55 | 400 | 20 | 60 |
200ZW300-18 | 1450 | 37 | 300 | 18 | 65 |
250ZW400-22 | 1450 | 55 | 400 | 22 | 68 |
五、ZW自吸式无堵塞排污泵结构图:
六、ZW自吸式无堵塞排污泵故障原因及解决方法:
自吸排污泵故障现象 | 自吸排污泵故障原因分析 | 自吸排污泵故障排除方法 |
自吸式排污泵不出水 | 泵体内未加储液或储液不足 | 加足 |
吸入管路漏气 | 消除管路漏气现象 | |
电压过低 | 调整电压 | |
吸程过高或吸入管路太长 | 降低吸程或缩短管路 | |
机械密封泄漏过大 | 修理或更换 | |
自吸式排污泵出水不足 | 因使用不当,叶轮流道或吸入管路被堵塞 | 消除堵塞物 |
叶轮磨损严重 | 更换叶轮 | |
功率不足转速太低 | 调整至额定转速 | |
自吸式排污泵噪音、振动过大 | 底脚不稳 | 加固 |
轴承磨损严重 | 更换轴承 | |
泵与电机主轴不同轴 | 调整同轴度 | |
自吸式排污泵轴承温度过高 | 润滑脂变质或干燥 | 更换润滑脂 |
轴承损坏 | 更换 | |
自吸式排污泵泄漏 | 联接螺栓松动 | 固紧 |
密封件磨损 | 更换 |
七、ZW自吸式无堵塞排污泵订货说明:
1.排污泵产品名称及型号(液下排污泵、自吸排污泵、管道排污泵,潜水排污泵、立式排污泵、自动搅匀排污泵);
2.排污泵规格口径(DN25-500);
3.排污泵产品流量(8-2600m3/h);
4.排污泵产品扬程(7-60m);
5.排污泵产品功率(0.75-250KW);
6.排污泵适用介质(清水、液体、污水、污物,也可用于带腐蚀性介质等);
7.排污泵壳体材质(铸铁、不锈钢);
八、ZW自吸式无堵塞排污泵使用注意事项:
1.吸入管路越短越好,*长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸泵**次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。
