ZX-4A旋片真空泵概述
1.旋片真空泵是真空技术中*基本的真空获得设备之一。旋片泵多为中小型泵。旋片式真空泵有单级和双级两种。所谓双级，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。
2.旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。
3.旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

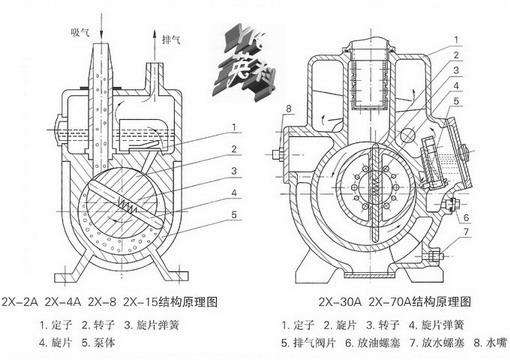

ZX-4A旋片真空泵结构图
ZX-4A旋片真空泵性能参数
2X-2 | 2X-4A | 2X-8A | 2X-8 | 2X-15A | 2X-15 | 2X-30 | 2X-70 | |||
2 | 4 | 8 | 15 | 30 | 70 | |||||
极限真空 | 关气镇 | Pa(Torr) | 6×10-2(≤5×10-4)110 | |||||||
6×10-1(5×10-3) | (≤1×10) | |||||||||
电动机功率(KW) | 0.37 | 0.55 | 1.1 | 1.5 | 3 | 5.5 | ||||
温升（℃） | ≤40 | |||||||||
进气口径(mm) | 18 | 25 | 40 | 40 | 65 | 80 | ||||
转速(r/min) | 450 | 590 | 420 | |||||||
用油量(L) | 0.7 | 1.0 | 2.0 | 2.8 | 3.0 | 4.2 | ||||
噪声dB(A) | 68 | ≤68 | ≤70 | ≤75 | ≤78(～70) | ≤80(～75) | ||||
外形尺寸(cm) | 56×31×39 | 56×34×37 | 79×43×54 | 79×53×54 | 78×50×56 | 91×65×70 | ||||
适用电磁阀型号 | DDC-JQ25 | DDC-JQ40 | DDC-JQ65 | DDC-JQ80 | ||||||
重量（kg） | 58 | 55 | 80 | 110 | 232 | 330 | ||||
冷却方式 | 自然冷却 | 水冷 | 自然冷 | 水冷 | ||||||
冷却水量(L/min) | - | ＞0.5 | - | ＞0.8 | ＞1 | ＞2 | ||||
ZX-4A旋片真空泵订货须知
1.真空泵名称（旋片式真空泵、旋片泵、单级旋片式真空泵、直联式旋片真空泵、 水环泵、水环真空泵、直联式水环真空泵、滑阀泵);
2.真空泵型号（2X、XZ、2XZ、XD、SK、SZ、SZB、2SK、2BV、SKA、H-150）;
3.真空泵抽气速率（1-150升/秒）;
4.真空泵功率（0.12-132KW）;
5.真空泵使用电压（AC200V、AC380V）;
6.真空泵使用行业（石油化工、制药、食品、医药、真空包装、真空渗漏等）;
