产品简介

ZCL氨气电磁阀特点

 1、氨气电磁阀动作快递,功率微小,外形轻巧。电磁阀响应时间可以短至几个毫秒,即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路,比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低,属节能产品;还可做到只需触发动作,自动保持阀位,平时一点也不耗电。电磁阀外形尺寸小,既节省空间,又轻巧美观。
2、防爆氨气电磁阀调节精度受限,适用介质受限。电磁阀通常只有开关两种状态,阀芯只能处于两个极限位置,不能连续调节,所以调节精度还受到一定限制。 电磁阀对介质洁净度有较高要求,含颗粒状的介质不能适用,如属杂质须先滤去。另外,粘稠状介质不能适用,而且,特定的产品适用的介质粘度范围相对较窄。
3、不锈钢氨气电磁阀系统简单,便接电脑,价格低谦。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接十分方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
4、氨用电磁阀外漏堵绝,内漏易控,使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出,由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。

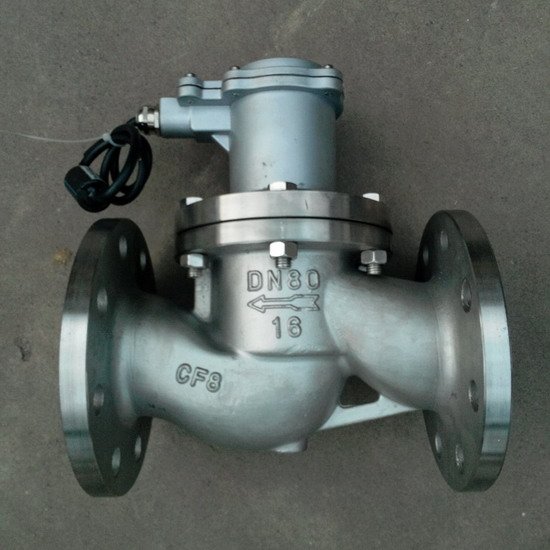

ZCL氨气电磁阀实物图

ZCL氨气电磁阀原理

    氨气电磁阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

ZCL氨气电磁阀规格尺寸



公称通径
DN

外形尺寸

内螺纹

外形尺寸

法兰连接

H

L

G

H

L

D

D1

D2

b

f

N-d

15

148

92

1/2

176

115

95

65

46

14

2

4-Φ14

20

148

92

3/4

181

115

105

75

56

16

2

4-Φ14

25

148

110

1

210

125

115

85

65

16

3

4-Φ14

32

182

120

11/4

221

150

140

100

76

18

3

4-Φ18

40

182

140

11/2

230

165

150

110

84

18

3

4-Φ18

50

192

162

2

252

190

165

125

99

20

3

4-Φ18

65




265

250

185

145

118

20

3

4-Φ18

80




276

270

200

160

132

20

3

8-Φ18

100




373

320

220

180

156

22

3

8-Φ18

ZCL氨气电磁阀安装使用

 1、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
2、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
3、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径。
4、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
5、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
6、电磁阀前后管道上需安装压力表,以便观察管道压力。
7、不能在爆炸危险场合使,如果工况需要请选择防爆线圈
8、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
9、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,**安装旁路装置。
10、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
