一、YZ11X直接作用减压阀结构及用途：
YZ11X直接作用减压阀主要由阀体、阀盖、压缩弹簧、膜片、镫形卡具及阀瓣等零件组成。它的主要特点：性能可靠、经久耐用，耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和成本。出口压力精密可调，在一般场合下出口压力不受进口压力的影响（出口压力的变化量是8%）。**的水力特性，可满足多种减压要求，特别适用于支管减压系统。
二、YZ11X直接作用减压阀主要技术参数：
类型 | 型号 | 公称压力 | 公称通径 | 连接形式 | 阀体材料 | 出口压力 | 工作温度 |
支管减压阀 | YZ11X-16T YZ11X-25T | 1.6 2.5 | 15-25 | 内螺纹 | 青铜 | 0.05-0.55 | ≤80℃ |
YZ11X-16P1 YZ11X-25P | 不锈钢 | ||||||
住宅和工业给水减压阀 | YG11X-16T1 YG11X-25T | 1.6 2.5 | 10-100 | 内螺纹 | 青铜 | 0.05-0.55 | |
YG11X-16P1 YG11X-28P | 不锈钢 | ||||||
YG41X-16T1 YG41X-28T | 1.6 2.5 | 32-100 | 法兰 | 青铜 | 0.05-0.55 | ||
YG41X-16P YG41X-25P | 不锈钢 |
三、YZ11X-16T直接作用减压阀外形尺寸：
公称通径 | 尺 寸 | ||||||
mm | in | D | H | H1 | C | F | |
10 | 3/8 | 92 | 120 | 48 | 92 | - | |
15 | 1/2 | 92 | 120 | 48 | 92 | - | |
20 | 3/4 | 108 | 130 | 55 | 108 | - | |
25 | 1 | 123 | 160 | 60 | 123 | - | |
32 | 1 1/4 | 155 | 180 | 77 | 155 | 240 | |
40 | 1 1/4 | 172 | 205 | 84 | 172 | 260 | |
50 | 2 | 198 | 235 | 105 | 198 | 288 | |
65 | 2 1/2 | 215 | 270 | 118 | 215 | 305 | |
80 | 3 | 234 | 300 | 143 | 234 | 330 | |
100 | 4 | 260 | 350 | 120 | 250 | 385 | |
注：F是法兰阀门结构长度 法兰尺寸：按GB/T9113.1-2000标准

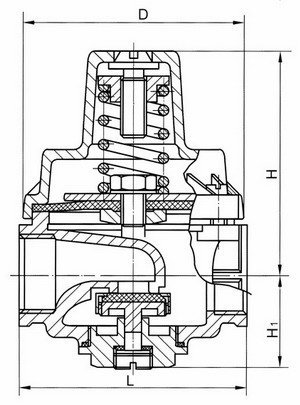

四、YZ11X-16T直接作用减压阀支管减压阀外形尺寸：
公称通径 | |||||
mm | in | D | H | H1 | L |
15 | 1/2 | 59 | 60 | 31 | 66 |
20 | 3/4 | 73 | 75 | 31 | 77 |
25 | 1 | 85 | 90 | 43 | 85 |
