一、QJ41M高温球阀替代截止阀概述：
本公司设计高温球阀替代截止阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“英络克”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
二、QJ41M高温球阀替代截止阀性能参数:
型号 | 公称压力 | 强度试验压力 | 密封试验压 | 适用温度 | 适用介质 |
Q41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
Q41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
三、QJ41M高温球阀替代截止阀零部件材料：
序号 | 零部件名称 | 材料 |
1 | 阀体 | 球墨铸铁、碳素钢、铸不锈钢 |
2 | 密封圈 | (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
3 | 球 | 不锈钢 |
4 | 填料 | 聚四氟乙烯 |
5 | 填料压盖 | QT450－10球墨铸铁 |
6 | 阀杆 | 碳素钢、铬不锈钢 |
7 | 手柄 | 碳钢 |

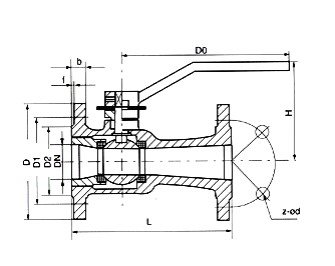

四、QJ41M高温球阀替代截止阀连接尺寸：
型号 | 公称通径 | 尺寸mm | |||||||
L | D | D1 | D2 | b-d | Z-Φd | H | D0 | ||
Q41M/F-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 155 | 250 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | |
125 | 400 | 245 | 210 | 185 | 20-3 | 8-18 | 285 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | |
200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | |
Q41M/F-25C | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | |
200 | 600 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 | |
