一、Z41W不锈钢闸阀概述：
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、Z41W不锈钢闸阀结构特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

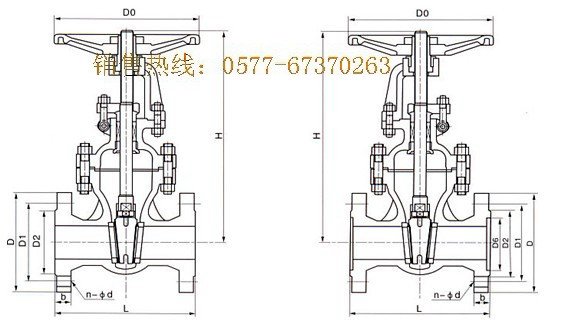

三、Z41W不锈钢闸阀结构图片：
四、Z41W不锈钢闸阀主要零部件材材质：
零件名称 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 |
阀体/阀盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
闸板 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀杆 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀杆螺母 | 铝青铜 | |||
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
压盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
螺栓 | 不锈钢 | |||
螺母 | 不锈钢 | |||
手轮 | 球墨铸铁、铸钢 | |||
五、Z41W不锈钢闸阀主要外形及连接尺寸：
型号 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
Z41W-1.6MPa | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 | 120 | |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 215 | 140 | |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 260 | 160 | |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 290 | 200 | |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 345 | 220 | |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 360 | 240 | |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 385 | 280 | |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 430 | 300 | |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 | 320 | |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 | 350 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 765 | 400 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 895 | 450 | |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 500 | |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1200 | 550 | |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1400 | 600 | |
450 | 650 | 640 | 585 | 545 | 40-4 | 20-30 | 1500 | 650 | |
500 | 700 | 705 | 650 | 608 | 44-4 | 20-34 | 1630 | 700 | |
600 | 800 | 840 | 770 | 718 | 48-5 | 20-41 | 1830 | 800 | |
六、Z41W不锈钢闸阀主要外形及连接尺寸：
型号 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
Z41W-2.5MPa | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 200 | 索取资料 咨询价格
| |
