定制加工件-PZL73H链轮对夹式刀型闸阀

4.连接法兰：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　
6.密封型式：硬密封、软密封　
7.泄漏量：硬密封：D级（液体0.1×DN　mm3／s）软密封：A级　（零泄漏）　
8.配套附件：安装法兰

二、PZL73H链轮对夹式刀型闸阀性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1	1.5	1.1	≤100℃	纸浆、污水、煤浆、灰、渣水混和物
1.6	2.4	1.8	≤100℃	纸浆、污水、煤浆、灰、渣水混和物

三、PZL73H链轮对夹式刀型闸阀零件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

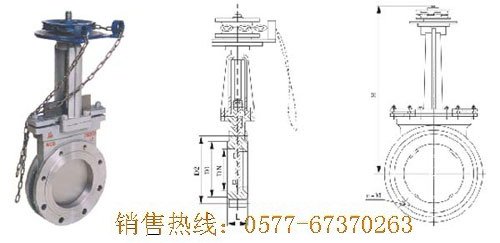

四、PZL73H链轮对夹式刀型闸阀性能参数：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	325	4-M12	1	50	50	100	125	325	4-M16
	65	46	110	130	340	4-M12		65	50	120	145	340	4-M16
	80	46	125	150	355	4-M16		80	50	135	160	355	4-M16
	100	52	145	170	405	8-M16		100	50	155	180	405	8-M16
	125	56	175	200	440	8-M16		125	50	185	210	440	8-M16
	150	56	200	225	520	8-M16		150	60	210	240	520	8-M20
	200	60	255	380	580	8-M16		200	60	265	295	580	8-M20
	250	68	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	78	362	395	820	12-M20		300	80	368	400	820	12-M20
	350	78	412	445	925	12-M20		350	90	428	460	925	16-M20
	400	102	462	495	1030	16-M20		400	100	482	515	1030	16-M22
	450	114	518	550	1180	16-M20		450	120	532	565	1180	20-M22
	500	127	568	600	1290	16-M20		500	130	585	620	1290	20-M22

五、PZL73H链轮对夹式刀型闸阀注意事项：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
