一、Z61H锻钢闸阀概述：
英科锻钢闸阀有三种阀盖设计形式。**种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
二、Z61H锻钢闸阀标准：
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
三、Z61H锻钢闸阀结构特点：
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
四、Z61H锻钢闸阀产品材料：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
8 | 销钉 | A276420 | A276 304 | ||
9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 阀杆螺母 | A276420 | |||
14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 垫片 | A473431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

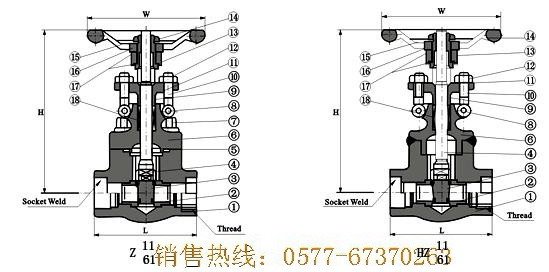

五、Z61H锻钢闸阀连接尺寸：
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H(开) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 2.0 | 2.1 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
焊接式 | 1.7 | 1.8 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
