一、G6B41J气动隔膜阀概述：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、G6B41J气动隔膜阀隔膜使用范围：
隔膜材质代号 | 适宜温度 | 适用介质 |
丁基胶（B级） | -40 o C～100 o C | 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
天然胶（Q级） | -50 o C～100 o C | 用于净化水、无机盐、稀释无机酸。 |
三、G6B41J气动隔膜阀性能参数：
型号 | 公称通径DN（mm） | 工作压力（Mpa） | 试验压力（Mpa） | 试验温度（ o C） | |
密封 | 强度 | ||||
EG41J/W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常温 |
EG41J/W-10 | 65-200 | 1.0 | 1.1 | 1.5 | |

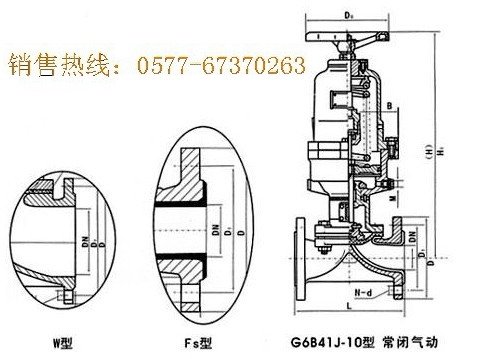

四、G6B41J气动隔膜阀连接尺寸：
公 称通 径(DN) | 公 称压 力(Mpa) | 工 作压 力(Mpa) | L mm | D mm | D1 mm | n-d mm | H1 mm | H2 mm | D0 mm | B mm | 重量 kg |
25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 296 | 310 | 120 | 94 | 8 |
32 | 160 | 140 | 100 | 4-18 | 398 | 416 | 140 | 120 | 15 | ||
40 | 180 | 150 | 110 | 4-18 | 406 | 426 | 140 | 120 | 17.5 | ||
50 | 210 | 165 | 125 | 4-18 | 464 | 489 | 160 | 185 | 32 | ||
65 | 250 | 185 | 145 | 4-18 | 625 | 657 | 160 | 245 | 56 | ||
80 | 300 | 200 | 160 | 4-18 | 645 | 685 | 200 | 245 | 94 | ||
100 | 350 | 220 | 180 | 4-18 | 710 | 760 | 240 | 330 | 170 | ||
125 | 400 | 250 | 210 | 4-18 | 832 | 900 | 320 | 380 | 229 | ||
150 | 460 | 285 | 240 | 8-22 | 933 | 1013 | 320 | 470 | 387 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 1275 | 1395 | 400 | 470 | 450 |
