一、D371J涡轮衬胶蝶阀产品概述：
我公司研制的D371J涡轮衬胶蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、 D371J涡轮衬胶蝶阀产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。
三、D371J涡轮衬胶蝶阀基本型号：
手 | D71J 半衬 | 蜗 | D371J 半衬 |
D71J全衬里 | D371J全衬里 | ||
D71F4 全衬里 | D371F4 全衬里 | ||
D71F46 全衬里 | D371F46 全衬里 | ||
气 | D671J半衬 | 电 | D971J 半衬 |
D671J全衬里 | D971J全衬里 | ||
D671F4 全衬里 | D971F4 全衬里 | ||
D671F46 全衬里 | D971F46 全衬里 |

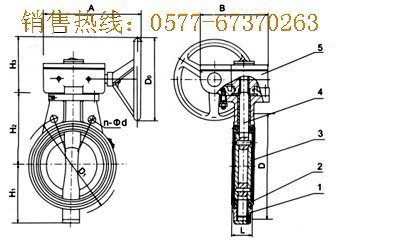

四、D371J涡轮衬胶蝶阀连接尺寸：
公称通径 | L | D | D1 | Z-d | H | H0 | A | B | D0 |
50 | 43 | 165 | 125 | 4-18 | 63 | 306 | 193 | 125 | 150 |
65 | 46 | 185 | 145 | 4-18 | 70 | 321 | 193 | 125 | 150 |
80 | 46 | 200 | 160 | 8-18 | 83 | 346 | 193 | 125 | 150 |
100 | 52 | 220 | 180 | 8-18 | 105 | 387 | 193 | 125 | 150 |
125 | 56 | 250 | 210 | 8-18 | 115 | 411 | 193 | 125 | 150 |
150 | 56 | 285 | 240 | 8-22 | 137 | 447 | 193 | 125 | 150 |
200 | 60 | 340 | 295 | 8-22 | 164 | 572 | 283 | 165 | 220 |
250 | 68 | 395 | 350 | 12-22 | 206 | 646 | 283 | 165 | 220 |
300 | 78 | 445 | 440 | 12-22 | 230 | 738 | 334 | 175 | 280 |
350 | 78 | 505 | 460 | 16-22 | 248 | 761 | 334 | 175 | 280 |
400 | 102 | 565 | 515 | 16-26 | 289 | 877 | 425 | 210 | 320 |
450 | 114 | 615 | 565 | 20-26 | 320 | 938 | 425 | 210 | 320 |
500 | 127 | 670 | 620 | 20-26 | 343 | 993 | 425 | 210 | 320 |
600 | 154 | 780 | 725 | 20-30 | 413 | 1131 | 425 | 210 | 320 |
700 | 165 | 895 | 840 | 24-30 | 478 | 1476 | 620 | 320 | 400 |
800 | 190 | 1015 | 950 | 34-33 | 525 | 1533 | 620 | 320 | 400 |
900 | 203 | 1115 | 1050 | 28-33 | 585 | 1655 | 620 | 320 | 400 |
1000 | 216 | 1230 | 1160 | 28-36 | 640 | 1765 | 620 | 400 | 400 |
1200 | 254 | 1455 | 1380 | 32-39 | 755 | 1995 | 620 | 400 | 400 |
