定制加工件-HQ41X滑道滚球式止回阀

　　滑道滚球式止回阀采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。

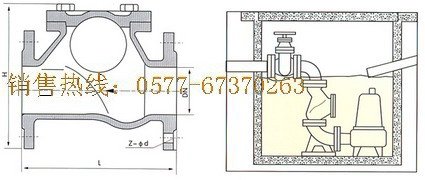

二、HQ41X滑道滚球式止回阀结构图：

三、HQ41X滑道滚球式止回阀主要技术参数：

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
HQ41X	1.0	1.5	1.1	≤80℃	水及弱腐蚀性流体
	1.6	2.4	1.76

四、HQ41X滑道滚球式止回阀主要零部件材料

零件名称	阀体	球
材料	铸铁、球铁、铸钢	钢体外包橡胶

五、HQ41X滑道滚球式止回阀主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820
