一、HS41X防污隔断阀产品介绍：
倒流防止器（防污隔断阀）是根据目前供水管网，因回流造成严重污染情况；我单位引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新疑水力控制阀门，以确保生活饮用的卫生和安全，以填补国内阀门领域的空白。

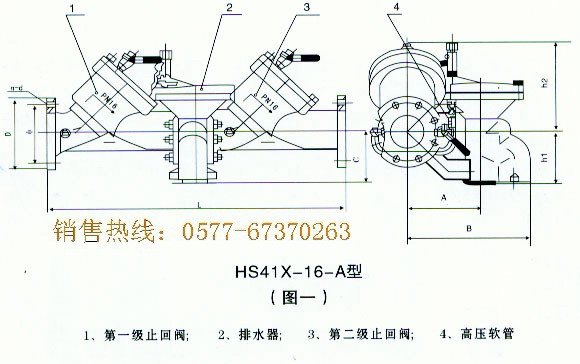

二、HS41X防污隔断阀品的结构：
本阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与**级止回阀进口端连接。 **、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型为两个止回阀串联而成，无安全排水。

三、HS41X防污隔断阀工作原理：
普通型：为二个止回阀串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。其安全可靠性相对差些，工作原理较简单。 安全型：防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
1。HS41X防污隔断阀正常供水
a。清洁市政生活水从**级止回阀经过排水器到第二级止回阀出口向用户供水，**级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与**级止回阀出口第二级止回阀进口相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水：
b。当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
c。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
2。HS41X防污隔断阀密封失灵
防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如**级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止回阀。
3。HS41X防污隔断阀供水压力
供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

四、HS41X防污隔断阀主要部件材料：

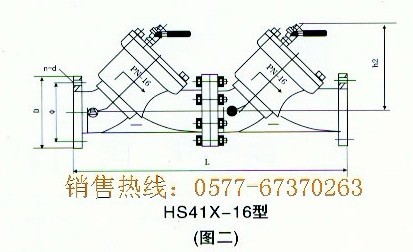

五、HS41X防污隔断阀主要外形连接尺寸：　　　　　　　　　　　　　　 单位：mm

六、HS41X防污隔断阀安装要求及示意图：

1、防污隔断阀必须水平安装，安装地点环境应清洁，有足够的维护空间，安全排水器或（空气隔阻器）出口离地面主度大于300mm，并不被水或杂物所淹没。

2、安装地域应设排水设施。

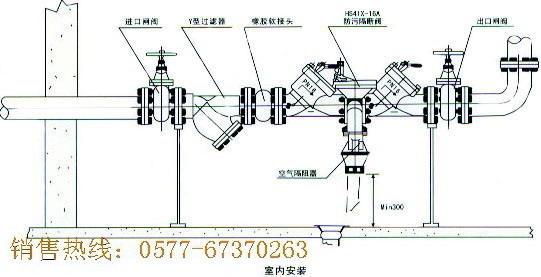

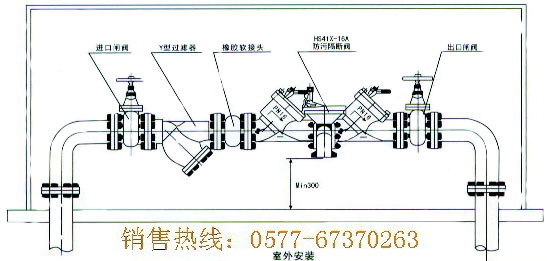

3、阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。其示意图如下：（图三 图四）

七、HS41X防污隔断阀安装部位：

1、自来水管网接入用户的接户管水表后面

2、生活用水管道上接出非生活用水和排污管，安装于接出管起端。

3、生活饮用水水箱的进水管上（水箱底部进水时）。

4、生活饮用水管道上串联加压泵时安装于泵吸水管上。
