产品简介
一、H76X对夹蝶式双瓣止回阀产品型号：
H76X/H76H
二、H76X对夹蝶式双瓣止回阀标准与规范：
JB/T8937
三、H76X对夹蝶式双瓣止回阀用途：
该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所*为适用。
四、 H76X对夹蝶式双瓣止回阀结构优势及特点：
该H76 对夹式回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。
五、H76X对夹蝶式双瓣止回阀主要零件材料：
零件名称 | 材 料 |
阀 体 | 灰铸铁、铸钢 |
蝶 板 | 球墨铸铁、不锈钢 |
阀 杆 | 不锈钢、碳素钢 |
阀座密封圈 | 丁腈橡胶 |
六、H76X对夹蝶式双瓣止回阀性能规范：
型 号 | H76X-10H | H76X-16H | H76X-25H | |
公称压力 | MPa | 1.0 | 1.6 | 2.5 |
强度试验压力 | 1.5 | 2.4 | 3.75 | |
密封试验压力 | 1.1 | 1.76 | 2.75 | |
适用温度℃ | 依各种不同胶种而定(附表A) | |||
适用介质 | ||||

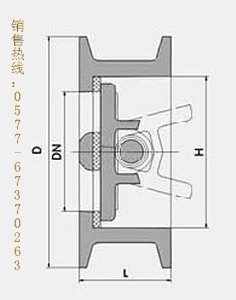

七、H76X对夹蝶式双瓣止回阀技术图片：
八、H76X对夹蝶式双瓣止回阀主要外形尺寸：
公称通径 | L | H | D | |
DN(mm) | 1.0MPa | 1.6MPa | ||
50 | 43 | 60 | 105 | 105 |
65 | 49 | 76 | 124 | 124 |
80 | 64 | 89 | 142 | 152 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
500 | 152 | 526 | 594 | 616 |
600 | 178 | 626 | 695 | 734 |
700 | 229 | 672 | 810 | 804 |
800 | 241 | 778 | 916 | 910 |
900 | 241 | 878 | 1016 | 1010 |
1000 | 300 | 914 | 1124 | 1128 |
