一、CS19H（Y型）热动力式蒸汽疏水阀结构特点：
1、配带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠，排水量大。

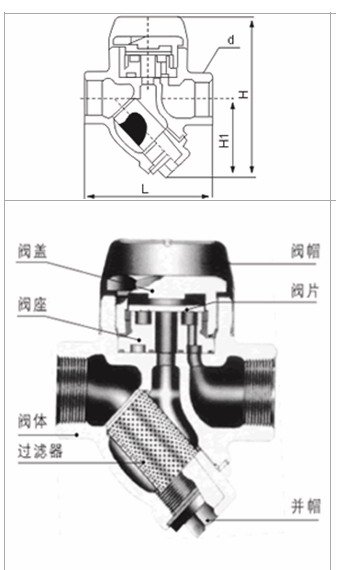

二、CS19H（Y型）热动力式蒸汽疏水阀技术图片：
四、CS19H（Y型）热动力式蒸汽疏水阀主要零件材料：
Materal For Main Parts
主要零件Main Part | 阀体Body | 阀盖Donnet | 阀片Picture | 阀帽 |
材料 Material | 铸钢 | 铸钢 | 不锈钢Stainless Steel | 不锈钢 |
五、CS19H（Y型）热动力式蒸汽疏水阀主要外型及连接尺寸：
Main External And Connecting Dinensions
产品型号Produstion Type | DN | 尺寸（mm)Dimensions | |||||||||||||
螺纹连接 | 承插焊连接 | 法兰连接 | |||||||||||||
L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | ||
| CS19H16C2540 CS69H16C2540 CS49H16C2540
| 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | |
40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | |
50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | |
65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | |
80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | |
100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | |
CS19H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 |
20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
