产品简介

一、CS49H热动力式（圆盘式）（北京式）蒸汽疏水阀主要特点：
结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响，压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。

二、CS49H热动力式（圆盘式）（北京式）蒸汽疏水阀主要零件材料

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

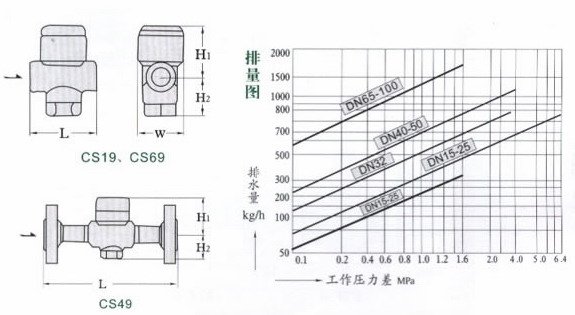

三、CS49H热动力式（圆盘式）（北京式）蒸汽疏水阀技术图片：

四、CS49H热动力式（圆盘式）蒸汽疏水阀排水量（Kg/h)

产品型号 Produstion Type	DN	工作压差（Mpa)
产品型号 Produstion Type	DN	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15,20,25	150	280	400	475	600	800
CS19H-16C CS49H-16C CS69H-16C	32,40,50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15,20,25	1717	1828	2536	2701	3202	3581
	32,40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15,20,25	56		119		321	470	534
CS19H-40 CS49H-40 CS69H-40	32,40,50	1800	2050	2600	3000	3500	4300	5000

五、CS49H热动力式（圆盘式）蒸汽疏水阀主要外形及连接尺寸
Main External And Connecting Dinensions

产品型号 Produstion Type	DN	螺纹连接				承接焊连接					重量（kg)Weight	法兰连接									重量（kg)Weight
		RC	L	H	H1	L	H	H1	D	t		L	H	H1	D	K	d	c	f	N-φ
		(mm)				(mm)						(mm)
CS19H16C25 CS49H16C25 CS69H16C25	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	3	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	75	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14
