一、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀特点及性能：
1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2、****的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高。(90％)。
5、汽水分离可靠(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
二、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀用途：
用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型*适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
三、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀带磨损的SCCV关闭方式：
SCCV关闭系统是自动定心，自动关闭系统(Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

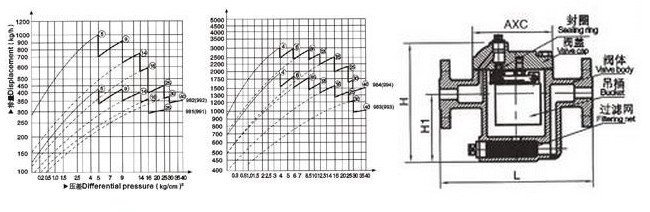

四、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀结构图：
五、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀主要外形及连接尺寸
Main External And Connecting Dinensions
产品型号 | 公称通径DN(mm) | 连接方式 | 使用压力范围 | **允许温度℃ | 阀体材质 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||
ES5 | 15 | 内螺纹 | 0.01-0.3·0.7·1.1·1.6 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
ESH5 | 15 | 内螺纹 | 0.01-0.3·0.7·1.1·1.6·21 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
ESH5F | 15 | 法兰 | 0.01-0.3·0.7·1.1·1.6·21 | 350 | WCB | 210 | 72 | 94 | 103 |
ES8B | 15 | 内螺纹 | 0.01-0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8N | 15 | 内螺纹 | 0.01-0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
ES8BF | 15 | 法兰 | 0.01-0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES8NF | 15 | 法兰 | 0.01-0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
ES10 | 20-40 | 内螺纹 | 0.01-0.8·1.2·1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
ES10F | 15-25 | 法兰 | 0.01-0.8·1.2·1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
ES12N | 15-25 | 法兰 | 0.01-1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
