一、TSF-1可调双金属片式蒸汽疏水阀通用型双金属疏水阀的四种功能：
1、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。

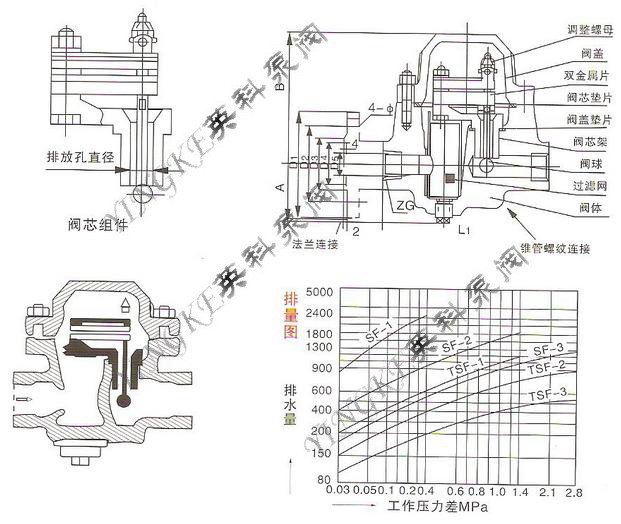

二、TSF-1可调双金属片式蒸汽疏水阀技术图片：
三、TSF-1可调双金属片式蒸汽疏水阀主要连接尺寸
型号 | 公称通径 | 尺寸Dimensions | ||
L | H | H1 | ||
TSF-123
| 15 | 110 | 130 | 35 |
20 | 110 | 130 | 35 | |
25 | 110 | 130 | 35 | |
| SF-123
| 15 | 155 | 170 | 45 |
20 | 155 | 170 | 45 | |
25 | 155 | 170 | 45 | |
四、TSF-1可调双金属片式蒸汽疏水阀主要零件材料Materal For Main Parts
零件名称Part Name | 材料Materal |
阀体Body | 碳钢Carbon Steel |
阀盖Donner | |
垫片Seat | F304柔性石墨Flexible Graphite |
阀芯组件 | 不锈钢Atainless Steel |
排放孔密封面 | 堆焊硬质合金 |
过滤网Percolator | 不锈钢Atainless Steel |
五、TSF-1可调双金属片式蒸汽疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions：
型号 | 公称通径DN(mm) | 尺寸Dimensions | |||||||
L | H | D | D1 | D2 | b | f | Z-φd | ||
| SF-1 2GF3
| 15 | 230 | 180 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 230 | 180 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 230 | 185 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
32 | 250 | 195 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
40 | 250 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
50 | 250 | 208 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
| TSF-1 2GF3
| 15 | 210 | 140 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 210 | 145 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 210 | 150 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
