一、CS69Y-160高温高压圆盘式疏水阀结构特点：
1、阀内部装有自动吹除装置。新型皇冠式阀片密封极为可靠。蒸气保温装置，高效节能。
2、可迅速排出设备起动时的空气及决凝结水，排量大，漏气率小。
3、搞蚀性强，动作可靠，经久耐用。
4、在工作压力范围内，无需调整，节能效果显著。
二、CS69Y-160高温高压圆盘式疏水阀主要用途：
用于高温高压的饱和和蒸气主管和透平机的蒸汽亚临界状态使用。

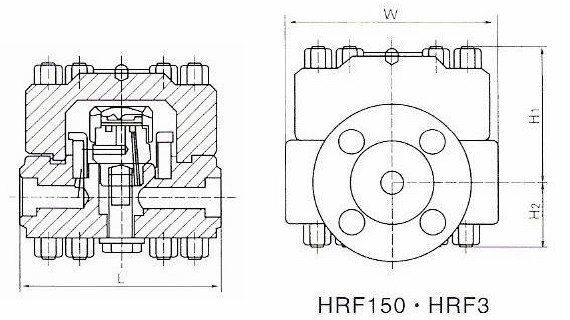

三、CS69Y-160高温高压圆盘式疏水阀技术图片：
四、CS69Y-160高温高压圆盘式疏水阀主要外型尺寸及连接尺寸：
产品型号 | 口径 | 连接方式 | **允许温度℃ | 阀体材质 | 外形尺寸 | |||
L | H1 | H2 | W | |||||
HRF3 | 15 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 |
20 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
25 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
HRF3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HRF3 | 15 | 内螺纹1/2" | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 内螺纹3/4" | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 内螺纹1" | 500 | WC6 | 130 | 78 | 35 | 135 | |
HRF150 | 15 | 法兰 | 500 | WC6 | 130 | 122 | 58 | 228 |
20 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
25 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
32 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
40 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
50 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| HRF150 CS69H-160V
| 15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
