一、PZ41H/X排渣闸阀概述：
排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物（渣水比16）.
二、PZ41H/X排渣闸阀简介：
产品名称 : 排渣闸阀
型号： PZ41H/X
口径： 50～500mm
压力： 1.6MPa～6.4MPa
材质： 铸钢、不锈钢

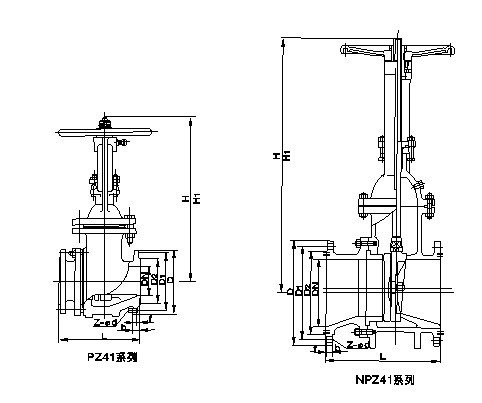

三、PZ41H/X排渣闸阀结构图片：
五、PZ41H/X排渣闸阀安装尺寸及重量：
●设计与制造：GB12234 GB2595
●法兰尺寸：GB9113 JB/T79
●压力温度：JB/T74 GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092 GB13927
四、PZ41H/X排渣闸阀设计与制造标准：
GB 1.6Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
GB 2.5Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
GB 4.0Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
GB 6.4Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
