一、BJ41W保温截止阀概述：
BJ41W保温截止阀又称夹套截止阀，主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。BJ41W保温截止阀两法兰之间焊装有金属夹套，在截止阀的侧面和底部设置了夹套接口，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温截止阀的连接法兰相较于普通截止阀要大一至两个规格.

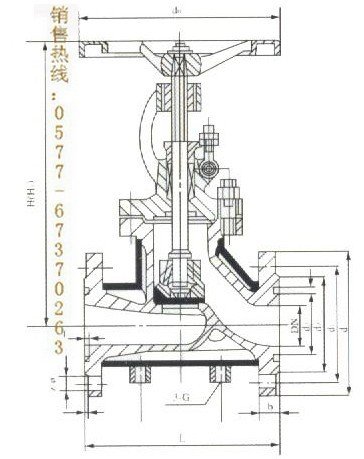

二、BJ41W保温截止阀结构图片：
三、BJ41W保温截止阀性能规范：
型号 | 公称压力PN(MPa) | 试验压力 | 适用温度 | 适用介质 | 保温套压力(MPa) | |
壳体 | 密封 | |||||
BJ41W-16P、R、C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸类 | ≤1.0 |
BJ41W-25P、R、C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸类 | ≤1.0 |
四、BJ41-16保温截止阀外形尺寸和连接尺寸：
型号 | 公称通径DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| W PBJ41 -16R H C
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 170 | 3/8 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 190 | 3/8 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 205 | 3/8 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 270 | 1/2 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 310 | 1/2 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 358 | 1/2 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 373 | 1/2 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 435 | 1/2 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 500 | 1/2 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 614 | 1/2 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 674 | 1/2 | |
200 | 600 | 335 | 295 | 264 | 26-3 | 12-23 | 818 | 818 | 1/2 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 949 | 969 | 1/2 | |
五、BJ41-25保温截止阀外形尺寸和连接尺寸：
型号 | 公称通径DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| W PBJ41 -25R H C
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 | 3/8 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | 3/8 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | 3/8 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | 1/2 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | 1/2 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | 1/2 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | 1/2 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | 1/2 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-18 | 465 | 360 | 1/2 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-23 | 550 | 400 | 1/2 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | 1/2 | |
200 | 600 | 360 | 310 | 278 | 34-3 | 12-25 | 780 | 450 | 1/2 | |
250 | 730 |
| ||||||||
