一、H72H对夹式止回阀概述：
主要作用是防止介质倒流，是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比一般法兰式止回阀短，对有安装空间限制的场所*为适用。对夹式止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂直管道均可使用，安装方便，动作灵敏,密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观，使用寿命长、可靠性高，防止介质倒流，自动控制等优点.
二、H72H对夹式止回阀结构特点：
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8； | 6、动作灵敏、密封性能好； |
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20 | 7、阀瓣行程短、关阀冲击力小； |
3、阀瓣关闭快速，水锤压力小； | 8、整体结构、简单紧凑、造型美观’ |
4、水平管道或垂直管道均可使用，安装方便； | 9、使用寿命长、可靠性高 |
5、流道通畅、流体阻力小; |

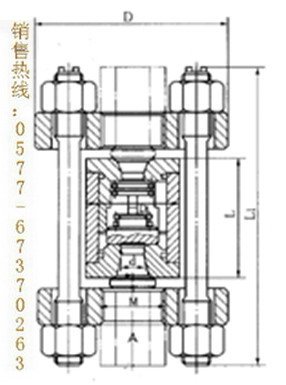

三、H72H对夹式止回阀结构图片：
四、H72H对夹式止回阀用途：
对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、 NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、 蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
五、H72H对夹式止回阀标准与规范：
1、设计与制造：API594、API6D、JB/T8937：
2、结构与长度：API1594、AP16D、DIN3202、JB/T8937
3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4、试验与检验：AP1598、JB/T9092
5、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47
六、H72H对夹式止回阀主要零部件材料：
零件名称 | 材料名称用标准牌号 | 材料名称用标准牌号 |
阀体 | 合金钢 GB3077-88 40Cr | 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
阀座、阀瓣 | 不锈钢 GB1220-92 2Cr13 | 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
透镜垫 | 优质碳钢 GB699-88 20 | 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 |
法兰 | 优质碳钢 GB699-88 35 | 优质碳素钢 GB699-88 35 |
双头螺栓 | 优质碳钢 GB699-88 40 | 优质碳钢 GB699-88 40 |
螺母 | 优质碳钢 GB699-88 25 | 优质碳钢 GB699-88 25 |
弹簧 | 弹簧钢 GB1222-84 65Mn | 尿素级不锈钢 GB1220-92 00CR17Ni10Mo2 |
O 型密封圈 | 四氟乙烯 日华尔卡 7010 | 四氟乙烯 日华尔卡 7010 |
七、H72H对夹式止回阀性能规范：
型号 | 公称压力 | 试验压（ MPa ） | 工作压力 | 工作 | 工作介质 | |
强度 | 密封 | |||||
H72Y- 160C | 16 | 24 | 17.6 | ≤ -30-260 | C ：氮、氢、氨 | |
H72Y- 220R | 22 | 33 | 24.2 | ≤ -200-260 | R ：尿素及甲胺液 | |
八、H72H对夹式止回阀旋启式止回阀对比：
结构形式 | H76型对夹式双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
水锤压力 | 小，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 | 很大，阀瓣行程长，需要较长的关闭时间 |
H76型的水锤压力只有H44型的1/2-1/5 | ||
尺寸和重量 | 结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价 | 结构长度很长，体积笨大，重量很重 |
H76型的结构长度只有H44型的1/4-1/6，H76型的重理吸能H44型的1/4-1/10 | ||
流体阻力 | 小，流体阻力系数ζ为2.6-0.7，随着阀门口径的增大，流体阻力系数减小 | 小，流体阻力系数ζ，为1.3-3，但在低压况下，阀瓣不能完全开启，流体阻力大。流体险务随着阀门口径的的增大而增大 |
安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座 | 可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
开启压力 | 很小，阀瓣在很小的压差下就能完全打开 | 较大，阀瓣在较大的压差下才能完全打开 |
可靠性 | 阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 | 阀门关闭时的巨大冲击力用水锤压力容易损坏阀门 |
结构形式 | H71型对夹式升降式止回阀 | H41型法兰升降式止回阀 |
水锤压力 | 小，阀瓣行程短、很大，阀瓣行程 | |
尺寸和重量 | 结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价 | 结构长度很长，体积笨大，重量很重 |
H71型的结构长度只有H41型的1/4-1/8，H71型的重理吸能H41型的1/7-1/20 | ||
流体阻力 | 较大，流体阻力系数ζ为6.4-2.8 | 很大，流体阻力系数ζ，为12-6 |
安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座 | 只能水平安装，口径较大的阀门重量重，较难安装 |
开启压力 | 很小，阀瓣在很小的压差下就能完全打开 | 较小，阀瓣重量较大，需要一定的压差才能将阀瓣完全打开 |
可靠性 | 阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 | 可靠性较高，但阀门由阀体与阀盖两体构成，多了一个潜在的泄漏点 |
