产品简介
一、X47W油密封旋塞阀特点：
X47W油密封旋塞阀在阀体和旋塞上有油槽，在旋转柄上可注入密封脂的止回阀，靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓，阀体和阀盖间有调整垫，该调整垫既要保证阀体与阀盖的密封，又要保证旋塞和阀体间密封性能。 X47W油密封旋塞阀适用于石油、天然气等管道。
二、X47W油密封旋塞阀性能规范：
公称压力 | 试验压力PS（MPa） | 工作压力 | 适用介质 | 工作温度 | |
壳体 | 密封 | ||||
1.0 | 1.5 | 1.1 | 1.0 | 煤气、油品 | ≤100 |

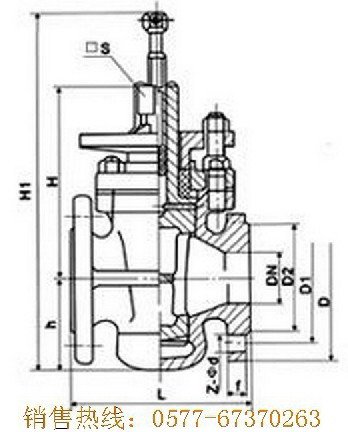

三、X47W油密封旋塞阀技术图片：
四、X47W油密封旋塞阀连接尺寸：
公称通径 | 尺寸（mm） | ||||||
L | D | D1 | D2 | □S | z-φd | H1 | |
50 | 170 | 160 | 125 | 100 | 32 | 4╳φ18 | 315 |
65 | 220 | 180 | 145 | 120 | 36 | 4╳φ18 | 360 |
80 | 250 | 195 | 160 | 135 | 46 | 4╳φ18 | 455 |
100 | 300 | 215 | 180 | 155 | 50 | 8╳φ18 | 500 |
125 | 350 | 245 | 210 | 185 | 55 | 8╳φ18 | 510 |
150 | 400 | 280 | 240 | 210 | 60 | 8╳φ23 | 605 |
200 | 450 | 335 | 295 | 265 | 60 | 8╳φ23 | 760 |
250 | 530 | 390 | 350 | 320 | 85 | 12╳φ23 | 800 |
300 | 580 | 440 | 400 | 368 | 100 | 12╳φ23 | 820 |
