A9H-Q型防爆波阀门是依据建设部《人防工程战术技术要求》及《防空地下室设计规程》的技术要求进行研制的。 该产品是一种既能消除水锤冲击波及阻挡水锤冲击波的安全阀。又是人防工程管道防护专用设备,该产品研制成功填补了**。 该阀性能好、安装简便,可适用于六级和五级抗力的人防工程管道防护。该阀已列建设部人防地下室建设标准图籍中,在全国进行应用。
一:A9H-Q防爆波阀用途:
该阀是安装在人防工程给水,采暖管道上的一种防护设备,平时阀门是开启状态。战时依靠挡消结合的办法。可阻止冲击波沿管道进入工程内部,从而达到消除破坏性冲击波,起到保护系统设施正常运转和安全防护的目的,保证室内人员设备的安全。
二:A9H-Q防爆波阀工作原理:
平时在正常使用的工作压力条件下,弹簧支撑的阀板处于开启位置,可使管道内的介质正常通过,战时通过甭站贮水池或破裂的管道,当有冲击波传入防爆波阀时,阀板前的压力突然增加,阀板前后形成强烈的压差。在高压室的作用下,弹簧被压缩,阀板迅速到达关闭位置,把冲击波阻挡在阀板之外,化解了冲击波的破坏力。通过阻挡和化解起到保护和安全的作用。冲击波过后,阀板仍处于开启位置,管道恢复到正常的工作状态。
三:A9H-Q防爆波阀参数:
公称压力:1.0~1.6MPa
公称通径:50~200mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598
四:A9H-Q防爆波阀零部件材料:
零件名称 | 阀体、阀盖 | 弹簧 |
材料 | 碳钢 | 不锈钢 |
五、A9H-Q防爆波阀主要尺寸参数: DN 50 65 80 100 125 150 200 L 390 440 440 500 520 535 600 D 160 160 160 220 270 270 375

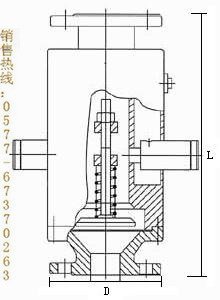

六、A9H-Q防爆波阀技术图片:
七、A9H-Q防爆波阀安装及维护:
1:安装前检查主阀活门是否灵活,连接部件是否松动现象。 2:通经较大的产品安装在地沟时,底部应装承托架。 3:使用期间应经常对阀门进行检查,打开放水孔栓塞,排除存放在消波室里的水。 4:每一至两年应对主阀检查保养一次。清除阀门杂质以及密封面的水垢,以利阀门正常运转。 5:如发现主阀弹簧锈蚀严重时应更换。
