一、T40H回转式调节阀结构特点和用处：
1.回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。阀盖上设有开度指示标尺以显示阀门的开度状态。
2.回转式调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
3.回转式调节阀适用于公称压力：1.6-10MPa/cm2 、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需要
二、T40H回转式调节阀性能参数：
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
**进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
流量特性 | 线性或等百分比 | |||||
渗漏量 | GB10869-1989(Ⅰ级) | |||||
三、T40H回转式调节阀零件材料：
零件名称 | 零件材料 |
阀体 | WCB |
阀盖 底盖 | WCB |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
填料 | 柔性石墨 |
四、T40H回转式调节阀流量系数：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 2 | 4 | 4.5 | 5 | 14 | 15 | 16.5 | 51 | 52 | 80 | 105 | 150 | 225 | 360 | 480 | 630 | 800 |

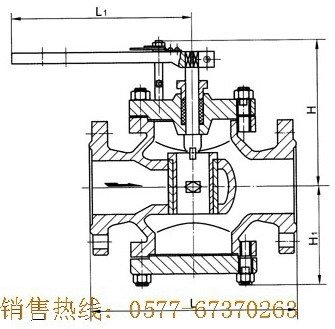

五、T40H回转式调节阀连接尺寸：
公称通径DN | 外 形 尺 寸 | ||||
L | L1 | H | H1 | ||
1.6/2.5MPa | 4.0MPa | ||||
15 | 160 | 180 | 155 | 170 | 95 |
20 | 160 | 180 | 180 | 175 | 98 |
25 | 180 | 200 | 180 | 175 | 110 |
32 | 200 | 220 | 180 | 175 | 110 |
40 | 220 | 240 | 195 | 190 | 125 |
50 | 250 | 270 | 195 | 190 | 125 |
65 | 280 | 300 | 195 | 190 | 130 |
80 | 310 | 330 | 245 | 245 | 160 |
100 | 350 | 380 | 245 | 245 | 170 |
125 | 400 | 450 | 350 | 300 | 200 |
150 | 450 | 500 | 350 | 310 | 210 |
200, | 500 | 550 | 500 | 345 | 240 |
250 | 650 | 580 | 395 | 290 | |
300 | 800 | 750 | 470 | 335 | |
350 | 850 | 750 | 520 | 375 | |
400 | 900 | 750 | 560 | 405 | |
500 | 950 | 800 | 650 | 465 | |
公称通径DN | 外 形 尺 寸 | ||||
L | L1 | H | H1 | ||
6.4MPa | 10MPa | ||||
15 | 180 | 180 | 155 | 175 | 100 |
20 | 180 | 200 | 180 | 190 | 105 |
25 | 200 | 220 | 180 | 190 | 120 |
32 | 220 | 230 | 180 | 190 | 120 |
40 | 240 | 240 | 195 | 215 | 135 |
50 | 270 | 300 | 195 | 215 | 135 |
65 | 300 | 340 | 195 | 215 | 140 |
80 | 330 | 360 | 245 | 275 | 170 |
100 | 380 | 245 | 275 | 185 | |
125 | 450 | 350 | 335 | 215 | |
150 | 500 | 350 | 345 | 225 | |
200 | 550 | 500 | 395 | 260 | |
250 | 650 | 580 | 455 | 310 | |
300 | 800 | 750 | 530 | 355 | |
350 | 850 | 750 | 560 | 395 | |
400 | 900 | 750 | 600 | 435 | |
500 | 950 | 800 | 680 | 495 | |
