ZXQ气动三通调节阀特点
1、流对对阀芯作用方向都处于流开状态，故阀能稳定工作。
2、除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作 用，导向面积大，工作可靠。
3、执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

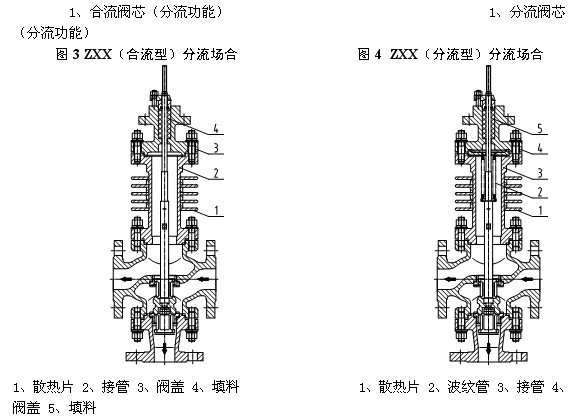

ZXQ气动三通调节阀结构图
ZXQ气动三通调节阀技术参数
ZXX（Q）气动薄膜三通型公称通径 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||
额定流量系数 （ KV） | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |||||||||||
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | ||||||||||||
额定行程 L（mm） | 16 | 25 | 40 | 60 | ||||||||||||||||||
膜片有效面积 Ae（cm 2 ） | 280 | 400 | 600 | 1000 | ||||||||||||||||||
公称压力 PN（MPa） | 1.6、4.0、6.4 | |||||||||||||||||||||
固有流量特性 | 直线、抛物线 | |||||||||||||||||||||
固有可调比 (R) | 30 | |||||||||||||||||||||
工作温度 t（℃） | 普通型 : 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型 : 铸钢-40~450 铸不锈钢-60~450 | |||||||||||||||||||||
两种介质温度差 t（℃） | 铸铁≤ 150 铸钢、铸不锈钢≤200 | |||||||||||||||||||||
信号范围 Pr(kpa) | 40~200 | |||||||||||||||||||||
气源压力 Ps(MPa) | 0.14~0.4 | |||||||||||||||||||||
允许泄漏量（ l/h） | 10 -4 ×阀额定容量 | |||||||||||||||||||||
允许压差△ P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | ||||||||||||
ZXQ气动三通调节阀零件材料
ZXX（Q）三通气动型阀体、阀盖 | 软密封阀芯 | 阀芯、阀座 | 波纹膜片 | 填料 | 膜盖 | 弹簧 | 垫 片 | 阀杆、推杆 | 衬套 |
HT200，ZG230-450，ZG1Cr18Ni9Ti | 增强聚四氟乙烯 | 1Cr18Ni9Ti，司太莱合金堆焊 | 丁晴橡胶夹增强涤纶织物 | 聚四氟乙烯，柔性石墨 | A3 | 60SiMn | 橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片 | 2Cr13、1Cr18Ni9Ti |
ZXQ气动三通调节阀连接尺寸
| ZXX（Q）气动薄膜三通型公称通径253240506580100125150200A282306306306394394394498498498H 1PN16121130140153178190200260320360PN40130140150160185200220280320380PN64160170180200230250282310430480H普通型PN16PN4049048054058071073075089510051045PN6456056159663076079887689212001263高 温 型600615650670850870900104013301370重量（ kg）普通型PN16PN4021233336647292155193286PN64252840457485112180243336高 温 型重量增加（ 5~10）% |
