一、A40Y带散热器弹簧全启式安全阀概述：
A40Y型带散热器弹簧全启式安全阀适用于工作温度≤400℃、YA40Y-1≤450℃的空气、水、氮氢混合气等介质的设备或管路上，A40Y-P适用于工作温度≤300℃有腐蚀性介质的设备或管路上，作为超压保护装置。

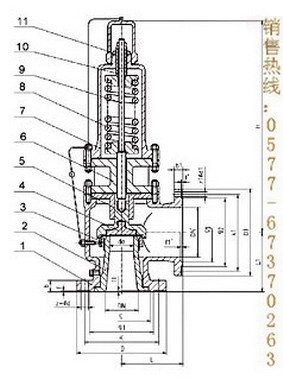

二、A40Y带散热器弹簧全启式安全阀结构图片：
三、A40Y带散热器弹簧全启式安全阀主要零部件材料：
NO. | 零件名称 | YA40Y-C材料 | YA40Y-P材料 | YA40Y-I材料 |
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr5Mo |
2 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
6 | 散热器 | ZG230-450 | ZG230-450 | ZG230-450 |
7 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
8 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
9 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 |
10 | 调整螺杆 | 45 | 1Cr18Ni9Ti | 2Cr13 |
11 | 阀帽 | ZG200-400 | ZG200-400 | ZG200-400 |
密封面材料 | 堆焊Co基硬质合金 | |||
四、A40Y带散热器弹簧全启式安全阀外型尺寸和连接尺寸：
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN' | D1 | K1 | g3 | g2 | b1 | f' | f1' | z1-ød1 | L | L1 | ≈H |
YA40Y-16C | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 518 | ||||
25 | 16 | 115 | 85 | 65 | 16 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 110 | 95 | 518 | |||||
32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 115 | 100 | 518 | |||||
40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 120 | 110 | 579 | |||||
50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 135 | 120 | 639 | |||||
65 | 40 | 185 | 145 | 120 | 20 | 3 | 4-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 140 | 671 | |||||
80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 135 | 676 | |||||
100 | 65 | 220 | 180 | 155 | 22 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 195 | 175 | 787 | |||||
125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 210 | 190 | 977 | |||||
150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 3 | 8-23 | 255 | 230 | 1035 | |||||
200 | 125 | 340 | 295 | 265 | 26 | 3 | 12-23 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 260 | 1193 | |||||
YA40Y-25 | 20 | 15 | 105 | 75 | 55 | 16 |
