一、A47H带扳手弹簧微启式安全阀概述：
本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。

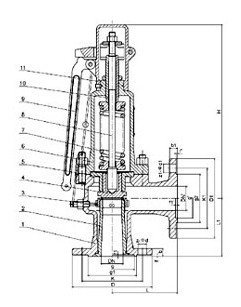

二、A47H带扳手弹簧微启式安全阀结构图片：
三、A47H带扳手弹簧微启式安全阀主要零部件材料：
NO | 零件名称 | 材料 |
1 | 阀体 | WCB |
2 | 阀座 | ZG2Cr13 |
3 | 调节圈 | ZG2Cr13 |
4 | 阀瓣 | 2Cr13 |
5 | 导向套 | 2Cr13 |
6 | 阀盖 | ZG230-450 |
7 | 弹簧 | 50CrVA |
8 | 阀杆 | 2Cr13 |
9 | 扳手 | ZG200-400 |
10 | 调整螺杆 | 45 |
11 | 保护罩 | ZG200-400 |
密封面材料 | "H"堆焊D507,"Y"堆焊Co基硬质合金 |
四、A47H带扳手弹簧微启式安全阀外型尺寸和连接尺寸：
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN'' | D1 | K1 | g2 | g'' | b1 | f'' | f1'' | Z1-ød1 | L | L1 | ≈H |
A47H-16C | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 20 | 105 | 75 | 55 | 16 | 2 | 4-14 | 100 | 85 | 270 | ||||
25 | 20 | 115 | 85 | 65 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 100 | 85 | 270 | |||||
32 | 25 | 140 | 100 | 78 | 18 | 2 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 312 | |||||
40 | 32 | 150 | 110 | 85 | 18 | 3 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 320 | |||||
50 | 40 | 165 | 125 | 100 | 20 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 120 | 390 | |||||
65 | 50 | 185 | 145 | 120 | 20 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 140 | 130 | 395 | |||||
80 | 65 | 200 | 160 | 135 | 20 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 400 | |||||
100 | 80 | 220 | 180 | 155 | 22 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 600 | |||||
125 | 100 | 250 | 210 | 185 | 22 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 620 | |||||
150 | 125 | 285 | 240 | 210 | 24 | 3 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 205 | 195 | 625 | |||||
200 | 150 | 340 | 295 | 265 | 26 | 3 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | 240 | 230 | 798 | |||||
250 | 200 | 405 | 355 | 320 | 30 | 3 | 12-26 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 350 | 320 | 981 | |||||
300 | 250 | 460 | 410 | 375 | 30 | 4 | 12-26 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 1005 | |||||
A47H-25 | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 20 | 索取资料 咨询价格
|
