产品简介
一、GJ41X铸铁管夹阀工作原理：
(1) 结构：GJ41X-6L管夹阀由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。 (2) 工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。

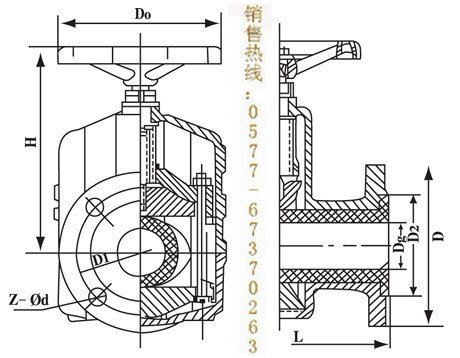

二、GJ41X铸铁管夹阀结构图：
三、GJ41X铸铁管夹阀连接尺寸：
公称通径 | 主要连接尺寸及外型尺寸 | 重量KG | |||||
L | D | D1 | D2 | b | Z-Ø | ||
20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
